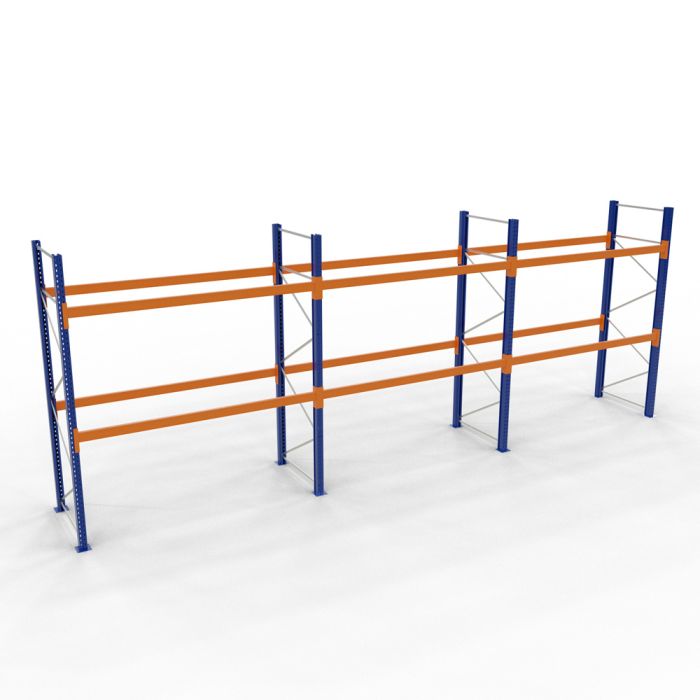

Palettenregal, Komplettregal, 4 Lagerebenen, H5000xB8444xT1100 mm, Palettengewicht bis 800 kg, 36 Palettenplätze, RAL 5010 / RAL 2004
Hinweis zur Auslieferung:
Die Auslieferung erfolgt ab KW 02 2025.
| Marke | SCHULTE Lagertechnik |
|---|---|
| Farbe | RAL 5010 / RAL 2004 |
| Typ | Komplettregal |
| Palettengewicht bis [kg] | 800 |
| Höhe [mm] | 5000 |
| Breite [mm] | 8444 |
| Aufbaumaß [mm] | Nennbreite = Aufbaumaß |
| Tiefe [mm] | 1100 |
| Lagerebenen | 4 |
| Fachlast [kg] | 2400 |
| Feldlast [kg] | 8630 |
Eigenschaften
- Hohe Fachlasten bis 4.450 kg und Feldlasten bis 24,5 t
- einteilige Rahmenprofile bis 12 m Höhe
- Holme lassen sich im Raster von 50 mm in der Höhe verstellen
- statische Berechnung nach DIN EN 15512
- Bestückung und Entnahme mit Regalbediengeräten und Flurförderzeugen
- besonderes standfest durch Fachwerk-Verstrebung in den Rahmen
- hohe Längs- und Verwindungssteifigkeit durch kaltverformte Kastenprofile mit angeschweißten Agraffen
- Rahmen-Zwischenhöhen und Holm-Zwischenlängen lieferbar
- langfristige Planungssicherheit durch Standard-Rahmen
Planung
Notwendige Faktoren für die Planung:
- das Palettengewicht
- die Abmaße des Lagergutes und die Palettenhöhe
- die Holmlänge (1 bis 4 Paletten pro Fach)
- Anzahl der Lagerebenen pro Feld
- die Rahmenhöhe (Raumhöhe)
- die Art des Bediengerätes
Sicherheit
Palettenregale müssen grundsätzlich gegen Verschieben gesichert werden. Dazu müssen geeignete Bodenanker verwendet werden, die im Lieferumfang enthalten sind.
Zum Schutz der Regale und Sicherheit im Betrieb durch Flurförderzeuge empfehlen wir den Einsatz von Rammschutzecken und Leitplanken.
Aufbaumaße
Gesamtlänge des Regals:
Für Ständerrahmen S610-M18:
Summe aller Fachbreiten + (Anzahl der Ständer x 86 mm)
Für Ständerrahmen S625-A18 + S635-B20 + S645-B25:
Summe aller Fachbreiten + (Anzahl der Ständer x 110 mm)
mind. 100 mm Abstand der Außenrahmen zu Wänden oder Gebäudeteilen für Fußplatten berücksichtigen
WICHTIGE Hinweise zum Aufbau eines Palettenregals (Schwerlastregals)
Bestimmen Sie den Ständer "S" anhand der Belastungstabelle für Rahmentypen.
Informationen zur Auswahl der Systemkomponenten:
- Die Rahmentragfähigkeit (Feldlast) ist abhängig von der Fachhöhe und dem ausgewählten Rahmentypen.
- Die Angaben gelten nur für gleichmäßig verteilte Last.
- Die Belastbarkeit verringert sich bei weniger Feldern. Beachten Sie bitte die prozentuale Abweichung zu den oben aufgeführten Belastungswerten - siehe Zeichnung links.
- Den Werten der Belastungstabelle liegen 3 Regalfelder mit mind. 2 Holmpaaren zugrunde. Werden weniger Felder aufgestellt, reduzieren sich die Belastungswerte.
Bauform: Regale mit einer Lagerebene (Bockregal) auf Anfrage.
Durch die Lagerung in Quer- oder Längsrichtung passen sich Palettenregale perfekt jeder Lageranforderung an.
Hinweis: Bei Querlagerung sind Tiefenauflagen zu verwenden.
- Hohe Fachlasten bis 4.450 kg und Feldlasten bis 24,5 t
- einteilige Rahmenprofile bis 12 m Höhe
- auch zum Aufbau von Durchlauf-, Einfahr- und First-in-first-out-Anlagen
- flexible Nutzung durch Systemzubehör
- schneller Aufbau durch einfaches Einhängen der Holme
- Bestückung und Entnahme mit Regalbediengeräten und Flurförderzeugen
- schneller Warenumschlag durch Ein- oder Mehrplatzlagerung
- Rahmen-Zwischenhöhen und Holm-Zwischenlängen lieferbar
